    Дата-центры

    Современные дата-центры в Санкт-Петербурге: соответствие стандартам TIER III и безопасность стандарта PCI DSS
    Услуги дата-центра Дата-центр: видео-экскурсия

    Основные параметры

    Серверных шкафов: 145 шт
    Мощность: 1 МВт
    Сертификат PCI DSS
    Операторов связи: более 50
    Круглосуточный доступ в ЦОД
    15 минут пешком от метро

    Схема дата-центра

    Подробная информация

    Машинные залы

    • Адрес: Россия, Санкт-Петербург, Пироговская наб., 17, корп.7
    • Здание: в собственности
    • Серверных шкафов: 145 шт.
    • Серверных комнат: 4 шт.
    • Доступ в ЦОД: круглосуточный

    В ЦОД Миран-1 работают 4 машинных зала на 145 стоек, общая площадь серверных залов — 350 м2.

    Два серверных зала расположенные на первом этаже позволяют разместить 90 серверных стоек, мощностью до 10 кВт и весом до 1200 кг. Два серверных зала на втором этаже рассчитаны на меньшее энергопотребление и нагрузку на пол. В основном залы используются для размещения операторов связи.

    Безопасность

    • Видеонаблюдение: все помещения, хранение более 100 дней
    • Контроль доступа: все помещения
    • Охрана: круглосуточная, вневедомственная

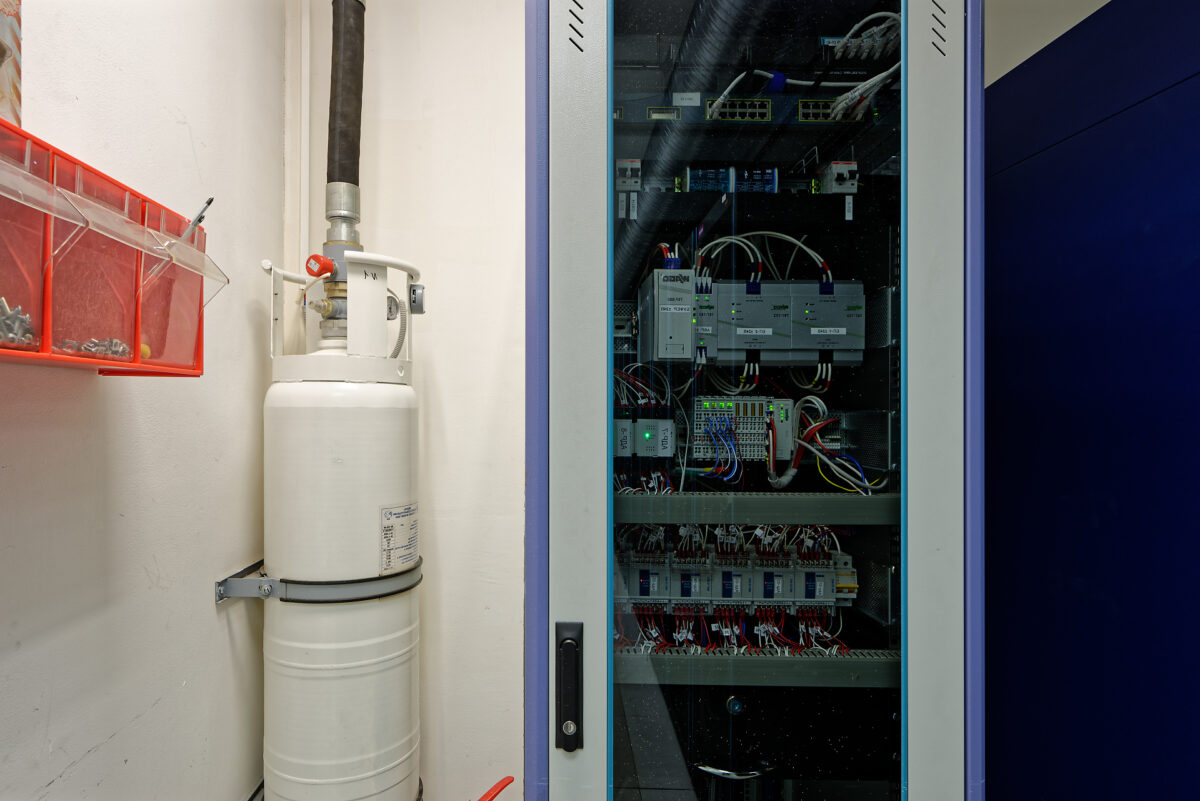

    • Пожаротушение: газовое, автоматическое
    • Датчики возгорания: раннего обнаружения, во всех помещениях

    Центр обработки данных оснащен современными системами защиты и предотвращения несанкционированного доступа в серверное помещение. За каждым помещением, в котором предоставляются услуги дата-центра, ведется круглосуточное видеонаблюдение, архив записей хранится в соответствии с требованиями PCI-DSS более 100 дней. Все помещения ЦОД в Санкт-Петербурге оборудованы системой контроля доступа по магнитным картам. Доступ в ЦОД строго регламентируется в соответствии с требованиями PCI DSS. Охрана осуществляется силами вневедомственной полиции.

    ЦОД оборудован пожарной сигнализацией и системой автоматического газового пожаротушения, что делает размещение сервера в дата-центре в Санкт-Петербурге абсолютно безопасным.

    Электропитание

    • Мощность на шкаф: до 10 кВт
    • Вводов на шкаф: два ввода, основной и резервный
    • ИБП : 4 х 250 кВА (N+1)
    • Электрические вводы: 2 независимых по 10 кВ от города
    • Трансформаторы: 2 x 1000 кВА в собственности
    • ДГУ: Cummins 1 МВт
    • Время запуска ДГУ: 30 секунд
    • Топливо: дополнительные топливные ёмкости
    • Дата-центр: инженерные системы и их мониторинг

    Электроснабжение ЦОД осуществляется от собственной трансформаторной подстанции с двумя независимыми трансформаторами, подключенной к городским электрическим сетям распределения собственными высоковольтными кабелями. Главный распределительный щит объекта (производства ABB) выполнен с применением устройства автоматического ввода резерва на моторизованных автоматах.

    Система бесперебойного электроснабжения дата-центра построена с применением четырех источников бесперебойного питания General Electric мощностью 250кВА каждый, с учетом резервирования всех компонентов источника, коммутационных аппаратов и питающих линий по схеме N+1. Время работы дата-центра на ИБП не менее 8 минут при полной нагрузке, включая систему охлаждения.

    Первую особую категорию электропитания объекта, обеспечивает резервный источник питания – дизель-генераторная установка AC-703 AKSA POWER GENERATION/Cummins в зимнем исполнении. ДГУ эксплуатируется в режиме «горячего резерва», постоянно поддерживается оптимальный заряд стартовых аккумуляторов, а также обеспечивается подогрев масла в картере и охлаждающей жидкости в любое время года. Время выхода дизель-генераторной установки на рабочий режим не превышает 30 секунд, переключение вводов осуществляется в автоматическом режиме. Гарантированное время работы ДГУ без дополнительной заправки составляет 8 часов. Наличие дополнительной ёмкости топлива увеличивает время непрерывной работы в 2 раза.

    Каждый серверный шкаф запитан от двух независимых контуров электропитания, что позволяет подключить серверное оборудование с двумя блоками питания. Стандартное подключение при размещении серверов в ДЦ обеспечивается разъемом C13 (UPS), но, по техническому заданию клиента шкаф может быть оснащен разъемами C19.

    Для подключения оборудования связи с питанием 48В постоянного тока предусмотрена выделенная электропитающая установка (ЭПУ) со встроенными аккумуляторами обеспечивающими до 9 часов автономной работы.

    Охлаждение

    • Охлаждение на шкаф: до 10 кВт
    • Кондиционеры: 6 x 90 кВт (N+1)
    • Тип: прецизионные

    Система охлаждения серверных залов в ДЦ «Миран-1», спроектирована с учетом резервирования всех компонентов по схеме N+1. Кондиционирование основного серверного зала выполнено на шести прецизионных кондиционерах Uniflair LeonardoMAX и STULZ.

    Связь

    • Ввод из кабельной канализации: 2 разными трассами
    • Воздушный кабельный ввод: 2 разными трассами и 2 до ЦОД «Миран-2»
    • Помещение ввода оптических линий: отдельное
    • Количество операторов связи: более 50
    • Линии связи: ул. Боровая д.57 пом.022; ул. Большая Морская д.1; «Радуга-2» ул. Кантемировская д.12

    ЦОД оборудован двумя кабельными вводами из телефонной канализации и воздушными трассами. Дата-центр в Санкт-Петербурге «Миран-1» связан собственными оптическими каналами с основными точками обмена трафиком Боровая д.57, Б.Морская д.18, Кантемировская д.12, а так же с дата-центром «Миран-2».

    Операторы связи ДЦ «Миран-1»

    Основные параметры

    Серверных шкафов: 416
    Мощность: 3,5 МВт
    Соответствие Tier III
    4 независимые очереди ЦОД
    Операторов связи: более 50
    15 минут пешком от метро

    Схема дата-центра

    Подробная информация

    Машинные залы

    Дата-центр построен по модульной технологии. Машинные залы размещены в отдельных модулях (гермозонах) предназначенных для размещения внутри помещений, обеспечены бесперебойным электроснабжением и отводом тепла от стоек с вычислительным оборудованием. Расчетная мощность на одну стойку – 5 кВт, может быть увеличена при необходимости до 14 кВт. При проектировании и строительстве модулей учитывались стандарты Uptime Institute Tier3 и Tier4.

    Каждый модуль представляет из себя отдельный дата-центр, оборудованный источниками бесперебойного питания, электрощитом с АВР, возможностью подключения отдельного ДГУ, а также независимой системой охлаждения.

    Безопасность

    • Видеонаблюдение: все помещения и периметр, хранение более 100 дней
    • Контроль доступа: все помещения
    • Охрана: круглосуточная, вневедомственная
    • Пожаротушение: газовое, автоматическое
    • Датчики возгарания: раннего обнаружения, во всех помещениях

    Каждый серверный модуль оборудован независимой системой пожарной сигнализации и автоматического газового пожаротушения серверного и энергетического блока, что обеспечивает повышенную степень безопасности. Конструкция модулей защищает оборудование от протечек, пыли и распространения огня.

    Система видеонаблюдения дата-центра обеспечивает непрерывную запись с более 40 различных камер, хранение видеоархива в соответствии со стандартом безопасности PCI DSS составляет более 100 дней.

    Все помещения дата-центра и прилегающая территория оборудованы системой контроля доступа и протоколирования событий, которая позволяет гибко разграничить доступ сотрудников и клиентов в различные помещения дата-центра и исключить проникновение третьих лиц.

    ИБП в дата-центре "Миран-2"

    Электропитание

    • Мощность на шкаф: до 14 кВт
    • Два ввода на шкаф: основной и резервный
    • Источники бесперебойного питания с резервированием 2N и 2N+1
    • 2 независимых ввода от Ленэнерго по 10 кВ
    • ДГУ с резервированием N+1 и временем работы без дозаправки 8 часов

    Система бесперебойного электроснабжения располагается внутри каждого модуля и полностью не зависит от остальных. В каждый серверный модуль приходит два независимых электрических ввода, бесперебойное питание обеспечивается двумя резервирующими друг друга кластерами ИБП, обеспечивающих автономное электропитание каждого модуля дата-центра от момента пропадания питания на электрических вводах до момента подключения дизель-генераторных установок. Время автономной работы на батареях не менее 8 минут при полной нагрузке.

    Каждый серверный шкаф запитан от двух независимых линий электропитания, что позволяет подключить серверное оборудование с двумя блоками питания, при этом система построена таким образом, что позволяет отключать один контур электропитания без отключения питания на всех PDU. В каждый шкаф смонтированы два вертикальных zeroU PDU с разъемами C13 (UPS).

    Охлаждение

    • Температура в “холодных” коридорах 22–24 ̊С
    • Влажность 40–60%
    • Прецизионные кондиционеры

    Система охлаждения серверных модулей в дата-центре «Миран-2» спроектирована с учетом резервирования N+1. Воздухообмен организован с помощью горячих и холодных коридоров.

    Для исключения попадания пыли из внешней среды, система вентиляции обеспечивает повышенное давление в серверных залах, что гарантирует бесперебойность предоставления услуг дата-центра.

    Связь

    • Ввод из кабельной канализации: 1 трасса
    • Воздушный кабельный ввод: 2 разными трассами и 2 до ЦОД «Миран-1»
    • Помещение ввода оптических линий: отдельное
    • Количество операторов связи: более 50
    • Линии связи: ул. Боровая д.57 пом.022; ул. Большая Морская д.1; «Радуга-2» ул. Кантемировская д.12;

    Дата-центр Миран-2 оборудован кабельным вводам из телефонной канализации и 2-мя воздушными трассами. Дата-центр в Санкт-Петербурге «Миран-2» связан собственными оптическими каналами с основными точками обмена трафиком Боровая д.57, Б.Морская д.18, Кантемировская д.12, а так же с дата-центром «Миран-1».

    На сегодняшний день в ДЦ «Миран-2», присутствует более пятидесяти операторов связи.

    Услуги дата-центра

    Ждем вас на экскурсию

    Экскурсия поможет принять решение о размещении серверов в наших дата-центрах. Для посещения требуется:

    • Оставить свои контакты;
    • Согласовать время с менеджером;
    • Взять с собой паспорт;

      Видео о дата-центрах «Миран»
